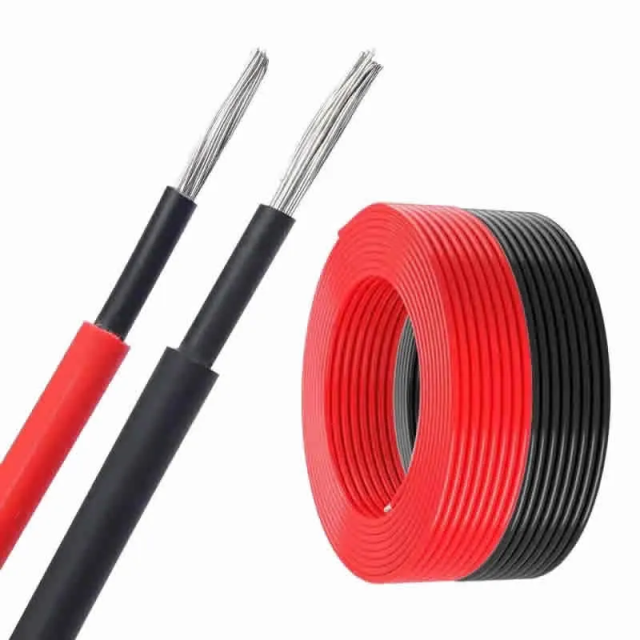

Câble solaire en cuivre étamé isolé XLPE approuvé TUV UL 2,5 mm 4 mm 6 mm 10 mm 16 mm 35 mm 240 mm Câble PV Câble d'alimentation de panneau solaire CC
Le câble solaire, ou fil PV (photovoltaïque), est spécialement conçu pour les applications d'énergie solaire, reliant les panneaux solaires aux onduleurs et autres composants électriques d'un système photovoltaïque. Ces câbles sont conçus pour résister aux conditions environnementales spécifiques aux installations solaires, telles qu'une exposition prolongée aux rayons UV, aux températures extrêmes et à l'humidité. Principales caractéristiques du câble solaire / fil PV Résistance aux UV : les câbles solaires sont conçus pour résister à la dégradation due aux rayons ultraviolets (UV), garantissant ainsi leur longévité lorsqu'ils sont exposés au soleil. Plage de température : les fils PV ont une large plage de températures de fonctionnement, généralement de -40 °C à +90 °C (-40 °F à +194 °F) et sont conçus pour résister à des conditions météorologiques extrêmes. Étanchéité : De nombreux câbles solaires ont des propriétés de résistance à l'humidité, ce qui les rend adaptés à une utilisation en extérieur et à des installations dans diverses conditions environnementales. Résistance au feu : Certains types de câbles solaires sont ignifuges et répondent aux normes de sécurité incendie pour les installations électriques. Conducteurs : Généralement constitués de cuivre ou d'aluminium, les conducteurs sont souvent étamés pour augmenter la résistance à la corrosion. Dimensions des câbles solaires / fils PV Les câbles solaires sont disponibles en différentes tailles, généralement mesurées par leur section, exprimée en millimètres carrés (mm²) ou en calibre américain (AWG). Les tailles courantes sont : 4 mm² (environ 12 AWG) : utilisé pour les petites installations de panneaux solaires et dans les situations avec un courant limité. 6 mm² (environ 10 AWG) : largement utilisé pour la plupart des installations solaires résidentielles. 10 mm² (environ 8 AWG) : Convient aux systèmes plus grands ou aux câbles plus longs où une chute de tension plus faible est essentielle. 16 mm² (environ 6 AWG) et 25 mm² (environ 4 AWG) : souvent utilisés dans les installations commerciales plus grandes où une capacité de courant plus élevée est nécessaire. Applications du câble solaire / fil PV Connexion de panneaux solaires à des onduleurs : le plus souvent utilisé pour relier des panneaux solaires à l'onduleur, convertissant le courant continu (CC) généré par les panneaux en courant alternatif (CA) pour une utilisation dans les maisons ou pour alimenter le réseau électrique. Connexion des interrupteurs de déconnexion CC : utilisés pour connecter des interrupteurs qui permettent la déconnexion manuelle du système solaire photovoltaïque du réseau ou des parcs de batteries à des fins de maintenance ou de sécurité. Liaison des banques de batteries : dans les systèmes solaires hors réseau ou hybrides, ils connectent les panneaux solaires aux contrôleurs de charge et aux batteries. Systèmes solaires complets : applicables aux systèmes solaires photovoltaïques résidentiels et commerciaux, connectant les composants du système tout en garantissant la sécurité et l'efficacité. Normes et conformité Les câbles solaires doivent répondre à diverses normes industrielles pour garantir qu'ils conviennent à une utilisation dans des applications photovoltaïques : UL 4703 : une norme aux États-Unis qui établit les exigences relatives à la sécurité des fils photovoltaïques. IEC 60216 : Norme internationale qui spécifie les méthodes de détermination des propriétés d'endurance thermique des matériaux isolants. TUV : De nombreux câbles solaires sont testés et certifiés par le TUV (Technischer Überwachungsverein ou Association d'inspection technique) pour vérifier leur conformité aux normes de sécurité et de performance. Les câbles solaires (fils photovoltaïques) sont des composants essentiels d'un système d'énergie solaire. Ils sont conçus pour garantir l'efficacité et la fiabilité électriques dans des conditions environnementales difficiles. Choisir la bonne taille et le bon type de câble solaire est essentiel pour garantir une installation solaire sûre et efficace. Respectez toujours les normes électriques locales et les directives du fabricant lors du choix et de l'installation de ces câbles.

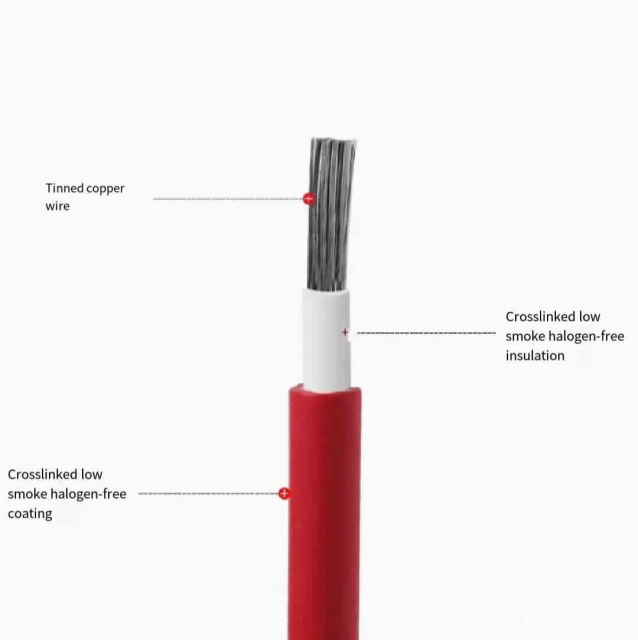

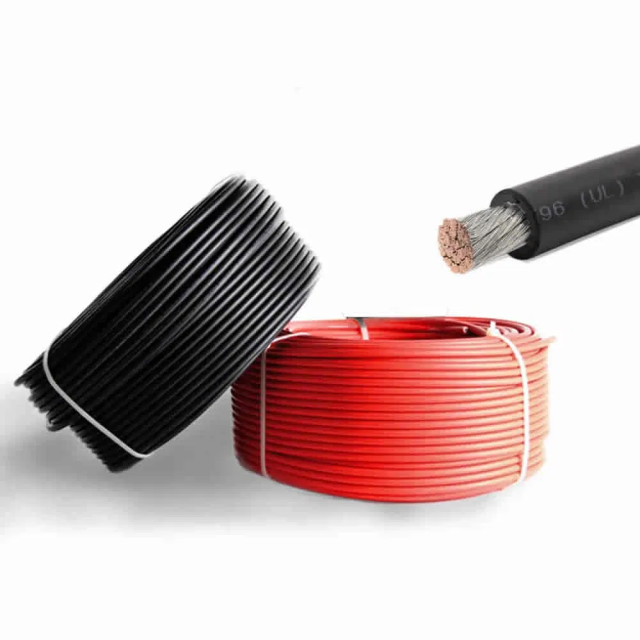

Le câble solaire 0,6/1 kV est composé d'un conducteur en cuivre étamé, d'une isolation XLPO et d'une gaine LSZH. Il est conçu pour connecter les composants des systèmes photovoltaïques à l'intérieur et à l'extérieur des bâtiments et des équipements soumis à des exigences mécaniques élevées et à des conditions climatiques extrêmes. Il présente des caractéristiques de résistance aux UV, à l'usure et au vieillissement, et sa durée de vie est supérieure à 25 ans.
Spécifications et tailles :
| Nombre de noyaux et section nominale |
Nombre d'actions/câble |
Diamètre nominal du conducteur |
Épaisseur nominale de l'isolation |
Épaisseur nominale de la gaine |
Diamètre extérieur nominal |
Poids de la plaque signalétique |
| Diamètre |
| Non. ×mm² |
- |
mm |
mm |
mm |
mm |
kg/km |
| 1×1,5 |
30/0,25 |
1,58 |
1.14 |
0,82 |
5.4 |
52 |
| 1×2,5 |
50/0,25 |
2.04 |
1.14 |
0,82 |
5.8 |
67 |
| 1×4.0 |
56/0,30 |
2,59 |
1.14 |
0,82 |
6.4 |
87 |
| 1×6.0 |
84/0,30 |
3.17 |
1.14 |
0,82 |
7 |
113 |
| 1×10 |
78/0,40 |
4.07 |
1,52 |
0,82 |
8.6 |
178 |
| 1×16 |
128/0,40 |
5.22 |
1,52 |
0,82 |
9,8 |
254 |
| 1×25 |
199/0,40 |
6.51 |
1,52 |
0,82 |
11.1 |
363 |
| 1×35 |
279/0,40 |
7,71 |
1,52 |
0,82 |
12.3 |
473 |
